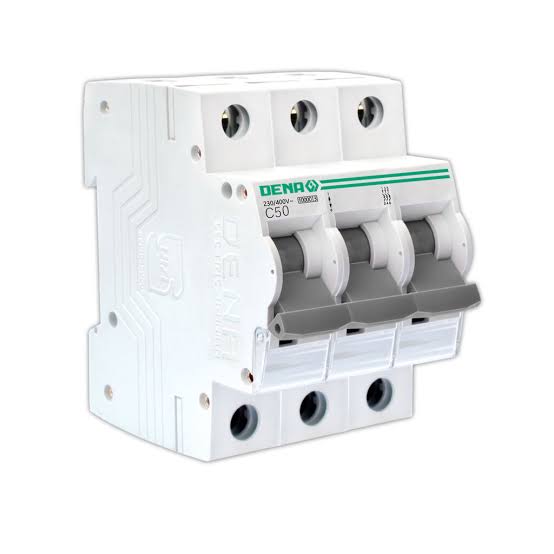

کلید مينياتوری C50 سه پل دنا

۲-۱-۶-۱۳ مشخصات اصلی الکتریکی تابلوها تابلوها باید با مقررات زیر مطابقت کنند. الف) هر تابلو باید به یک کلید اصلی جدا کننده قابل قطع و وصل زیر بار و یا کلید خودکاری که بعنوان کلید مجزا کننده هم عمل نماید مجهز باشد جریان نامی این کلید باید متناسب با شرایط مورد نیاز مصارف و حداقل برابر جریان مصرفی کل تابلو باشد و جریان نامی ایستادگی کلید در برابر اتصال کوتاه نباید کمتر از جریان اتصال کوتاه احتمالی در محل نصب آن باشد. ب هر تابلو باید به وسیله حفاظتی کلید خودکار فیوز مخصوص خود مجهز باشد. جریان نامی وسیله حفاظتی متناسب با شرایط مورد نیاز مصارف تغذیه شونده توسط آن تابلو و همچنین حداقل جریان نامی و یا جریان مصرفی کل تابلو انتخاب میشود. چنانچه تابلو با مدار مختص به آن از طریق تابلوی بالادست تغذیه شود وسیله حفاظتی آن مدار می تواند وسیله حفاظتی تابلو نیز به شمار آید و نیازی به پیش بینی وسیله حفاظتی مجزا در تابلو نخواهد بود. تبصره ۱ بدین ترتیب تنها تابلوهایی باید دارای فیوز یا کلید خودکار اصلی باشند که به صورت انشعایی با استفاده از مفصل یا ترمینال از یک مدار تغذیه میشوند یعنی یک کابل یا مدار چند تابلو را تغذیه کند. تبصره ۲ چنانچه وسیله حفاظتی اصلی تابلو از انواع کلیدهای خودکار که دارای مشخصات کلید جدا کننده نیز هستند. انتخاب شود از این کلید میتوان برای هر دو منظور حفاظت و جدا کردن استفاده کرد. ب) چنانچه تابلو علاوه بر کلید اصلی جدا کننده به فیوز نیز مجهز باشد فیوز باید بعد از کلید در طرف مصرف کلید) نصب شود. در این حالت تعویض فیوز در حالت بی بار امکان پذیر خواهد بود. ت مدار تغذیه کننده وسایل کنترل و اندازه گیری که از سیستم برق تابلو تغذیه میشود باید دارای وسیله حفاظتی مناسب خود باشد. ۶-۱۳ تابلوهای توزیع نیرو تجهیزات وسایل حفاظت و کنترل ت) اگر در یک تابلو از کلیدهای مینیاتوری استفاده شود باید یک سری فیوز یا کلید خودکار محدود کننده جریان اتصال کوتاه بالادست آنها در تابلوی مورد بحث و یا در تابلوی بالادست وجود داشته باشد. در صورت استفاده از فیوز جریان نامی فیوز بالادست کلیدهای مینیاتوری نباید از مقادیر زیر بزرگتر باشد اگر جریان نامی قطع اتصال کوتاه یک یا چند کلید مینیاتوری تا ۱/۵ کیلو آمپر باشد، ۶۳ آمپر اگر جریان نامی قطع اتصال کوتاه یک یا چند کلید مینیاتوری ۳ تا ۱۰ کیلو آمپر باشد. ۱۰۰ آمپر تبصره قدرت قطع کلیدهای مینیاتوری در اتصال کوتاه کم است برای همین دلیل باید در برابر جریانهای اتصال کوتاه احتمالی بیش از ظرفیت آنها محافظت شوند۱-۱-۲-۶-۱۳ از فیوزها میتوان به عنوان وسیله حفاظتی در موارد زیر استفاده کرد الف) حفاظت مدارها در برابر جریانهای اتصال کوتاه و اضافه بار ب) حفاظت دستگاهها در برابر جریان اتصال کوتاه پ) تامین ایمنی در صورت اتصال کوتاه بین یک هادی فاز با بدنه های هادی و با هادی حفاظتی (PE) و با هادی حفاظتی خنثی (PEN) ۳-۲-۲-۶-۱۳- در تاسیسات برقی جدید استفاده از کلیدهای مینیاتوری نوع پیچی که بجای فیوز در پایه فیوز نصب می شوند ممنوع است. ۴-۲-۲-۶-۱۳- صرفنظر از جریان اتصال کوتاه احتمالی در محل نصب کلیدها باید طبق آنچه که در بند (ث) از ردیف ۲-۱-۶-۱۳ گفته شد عمل شود. ۱-۵-۲-۶-۱۳ به منظور کنترل تعمیر و سرویس مدار و یا دستگاهها و تجهیزات برقی باید کلیه مدارهای خروجی از تابلو، مجهز به نوعی کلید مجزا کننده زیر بار در تابلو باشد. ۲-۵-۲-۶-۱۳- کلید مجزا کننده زیر بار باید بتواند جریان نامی خود را که از جریان نامی مدار کمتر نخواهد بود، قطع و وصل کند و قادر به ایستادگی در برابر جریانهای اتصال کوتاه احتمالی در محل نصب آن باشد. ۳-۵-۲-۶-۱۳ کلید مجزا کننده باید در طرف ورودی فیوزها یا کلیدهای خودکار محافظ مدار (بالادست) نصب شود. ۴-۵-۲-۶-۱۳- چنانچه کلید مجزا کننده از محل فیزیکی وسیله یا دستگاه تغذیه شونده قابل رویت نباشد، باید یک کلید مجزا کننده دیگر را که دارای مشخصات کلید مجزا کننده ذکر شده در بالا باشد به صورت تکی و مجزا در نزدیک ترین محل مناسب از دستگاه نصب کرد. تبصره پیش بینی کلید مجزا کننده جهت قطع و وصل برق دستگاههای برقی که در پشت بام ساختمان نصب می گردند. از جمله برای هواکشها کولرها و غیره الزامی است. ۵-۵-۲-۶-۱۳ از بعضی از انواع کلیدهای خودکار میتوان به عنوان کلید مجزا کننده نیز استفاده کرد. در این صورت شرط زیر باید برقرار باشد. استانداردی که کلید طبق آن ساخته شده است قابل قبول باشد و اجازه این کار را صریحا داده باشد. تبصره ۱ از کلیدهای خودکار مینیاتوری میتوان به عنوان کلید مجزا کننده استفاده کرد. تبصره ۲ از کلیدهای خودکار مینیاتوری نباید به عنوان کلید کنترل مدار قطع و وصل استفاده کرد.
